Como Montar um Transmissor de FM de Longa Distância
Introdução
Os transmissores de FM sempre despertaram curiosidade entre estudantes de eletrônica, hobistas e até mesmo profissionais da comunicação. Montar um transmissor de FM de longa distância pode ser um projeto desafiador, mas extremamente recompensador para quem deseja aprender mais sobre eletrônica aplicada.
Neste artigo, você vai descobrir como funciona um transmissor de FM, quais são os principais componentes, além de um guia passo a passo de montagem e dicas para melhorar o alcance do sinal. Também falaremos sobre os cuidados legais e técnicos que devem ser considerados.
Neste artigo, você vai descobrir como funciona um transmissor de FM, quais são os principais componentes, além de um guia passo a passo de montagem e dicas para melhorar o alcance do sinal. Também falaremos sobre os cuidados legais e técnicos que devem ser considerados.
O que é um transmissor de FM?
Um transmissor de FM (Frequência Modulada) é um circuito eletrônico capaz de enviar sinais de áudio (como música ou voz) para um receptor, geralmente um rádio comum. Ele converte o sinal de áudio em ondas eletromagnéticas, que podem ser captadas por rádios sintonizados na mesma frequência.
Os transmissores caseiros geralmente possuem alcance limitado (alguns metros), mas com ajustes e uso de componentes adequados, é possível construir um transmissor de longa distância, capaz de cobrir áreas maiores, como bairros inteiros.

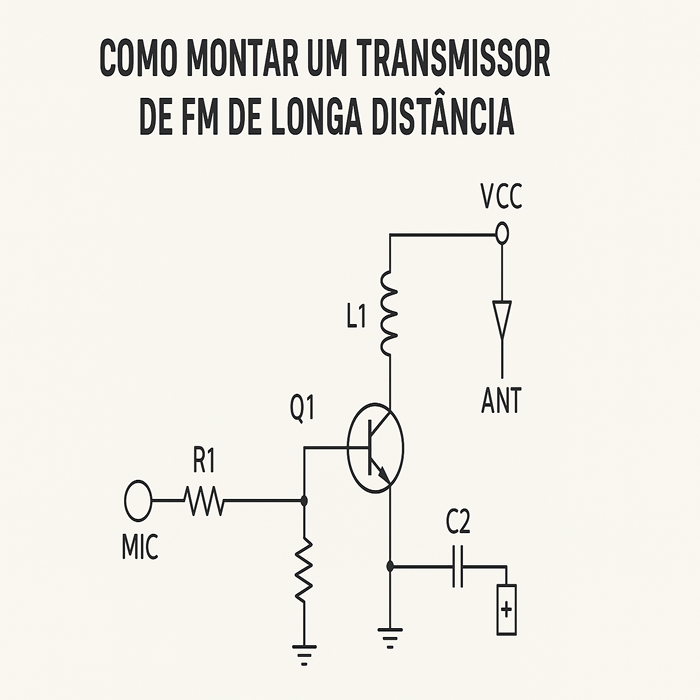

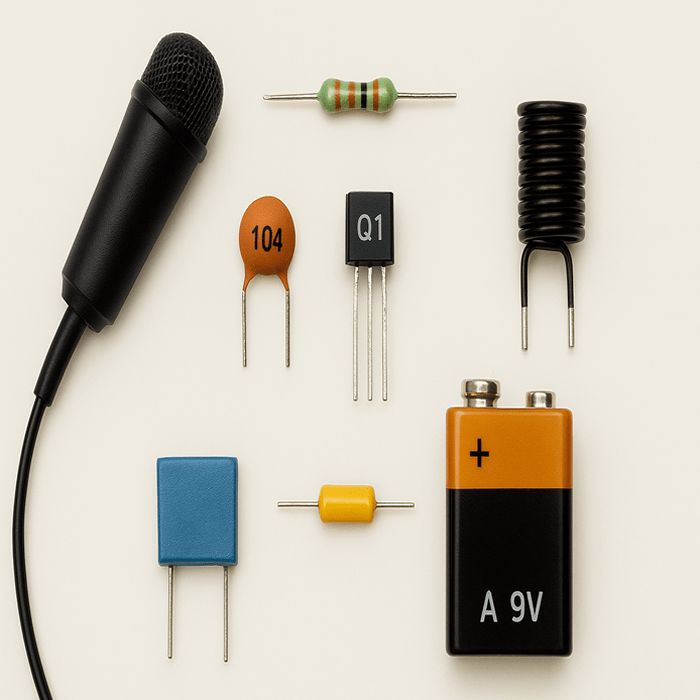

Principais componentes de um transmissor de FM
Antes de começar a montagem, é importante entender os componentes que formam um transmissor de FM:
Oscilador de RF (Radiofrequência): gera a frequência portadora, que será modulada com o sinal de áudio.
Microfone ou entrada de áudio: responsável por captar a voz ou música que será transmitida.
Transistor ou CI oscilador: componente essencial que gera e estabiliza o sinal de rádio.
Bobina e capacitor variável: utilizados para ajustar a frequência de transmissão.
Antena: responsável por irradiar o sinal no espaço.
Fonte de alimentação: geralmente pilhas, bateria ou fonte DC de baixa tensão.
Como montar um transmissor de FM de longa distância – Passo a Passo
1. Defina o alcance desejado
Um transmissor simples pode alcançar de 100 a 300 metros. Para transmissões de longa distância (acima de 1 km), será necessário aumentar a potência do circuito e utilizar uma antena bem ajustada.
2. Escolha o circuito adequado
Existem diferentes projetos disponíveis na internet, mas os mais comuns utilizam transistores como 2N2222, BC547 ou BF494. Outra opção é usar circuitos integrados (CIs) específicos para FM, como o BA1404, que simplificam bastante a montagem.
3. Monte o oscilador
Utilize um transistor NPN como oscilador principal.
Construa uma bobina com fio esmaltado (5 a 6 espiras em um lápis, por exemplo).
Conecte um capacitor variável (10 a 30pF) em paralelo à bobina para ajustar a frequência.
4. Adicione a entrada de áudio
Se for transmitir voz, conecte um microfone de eletreto ao circuito, usando um resistor de polarização.
Para transmitir música, adicione um conector P2 (entrada auxiliar).
5. Construa a etapa de modulação
Essa parte do circuito é responsável por inserir o sinal de áudio no oscilador de RF, variando levemente a frequência (modulação em frequência).
6. Amplifique o sinal
Para maior alcance, utilize um estágio amplificador de RF com outro transistor (como o 2N3866 ou 2N3553), que pode aumentar a potência de saída para algumas centenas de miliwatts ou até alguns watts.
7. Conecte a antena
Uma simples haste metálica de 75 cm já funciona como antena.
Para longo alcance, use antenas externas específicas para FM (dipolo ou Yagi).
8. Teste e ajuste
Utilize um rádio FM comum para procurar a frequência do transmissor.
Ajuste o capacitor variável até encontrar o sinal.
Faça testes de alcance em diferentes locais.
Dicas para aumentar o alcance do transmissor de FM
Antena em posição elevada: instale a antena em um ponto alto, livre de obstáculos.
Alimentação estável: use uma fonte de energia limpa e bem filtrada para evitar ruídos.
Blindagem: evite interferências externas colocando o circuito em uma caixa metálica.
Ajuste fino: use instrumentos como frequencímetro ou analisador de espectro para maior precisão.
Cuidados legais
É importante lembrar que transmissões de FM são regulamentadas pela ANATEL no Brasil. Construir e usar um transmissor de longa distância sem licença pode ser considerado ilegal, especialmente se interferir em estações de rádio comerciais.
Por isso, o projeto deve ser encarado como um experimento educacional e de aprendizado em eletrônica, e não para transmissões comerciais ou não autorizadas.
Vantagens de aprender a montar um transmissor de FM
Desenvolver habilidades práticas em eletrônica.
Entender melhor o funcionamento de rádios e telecomunicações.
Criar pequenos projetos de comunicação para uso em casa, escolas ou laboratórios.
Aprimorar conhecimentos de modulação, RF e antenas.
Conclusão
Montar um transmissor de FM de longa distância é um projeto fascinante para quem gosta de eletrônica. Com poucos componentes e dedicação, é possível construir um dispositivo funcional que transmite música ou voz para rádios convencionais.
No entanto, lembre-se sempre de respeitar as normas de telecomunicações e utilizar o transmissor para fins educacionais. Além de ser uma ótima oportunidade de aprendizado, esse tipo de projeto ajuda a compreender melhor como funcionam as ondas de rádio e a comunicação sem fio.
