Como fazer um inversor caseiro usando o CI 4047

Você já pensou em montar o seu próprio inversor caseiro para transformar tensão contínua (DC) em alternada (AC)? Esses circuitos são muito úteis em situações de emergência, como em quedas de energia, acampamentos, ou até mesmo para alimentar pequenos aparelhos usando baterias. Um dos componentes mais utilizados nesse tipo de projeto é o CI 4047, um integrado versátil e acessível que pode ser configurado como multivibrador astável para gerar sinais retangulares.

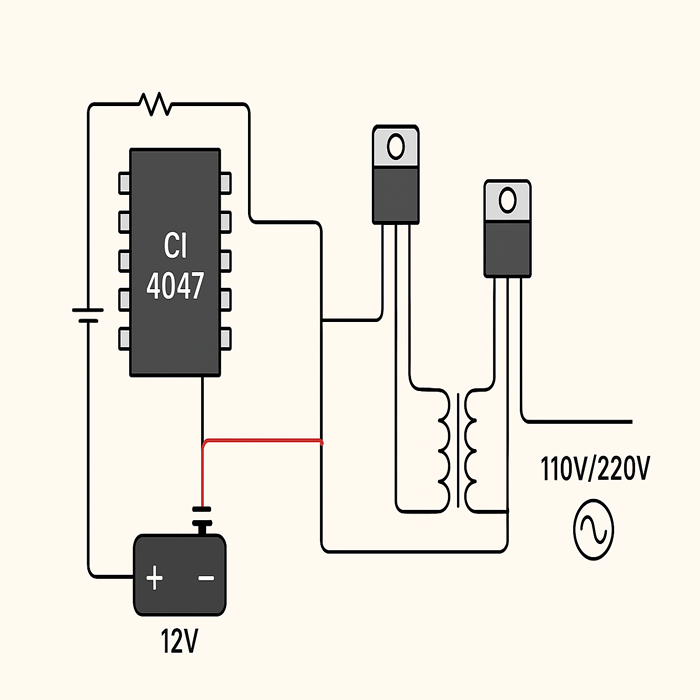

COMO MONTAR UM INVERSOR CASEIRO

Neste artigo, você vai aprender como funciona o inversor com CI 4047, além de receber um passo a passo detalhado para montar o seu próprio circuito em casa, com dicas de segurança e sugestões de melhoria.

O que é o CI 4047?

O CD4047 é um circuito integrado da família CMOS, muito utilizado em eletrônica por sua capacidade de operar como oscilador astável e monoestável. No caso do inversor, ele gera dois sinais complementares em fase oposta, ideais para acionar transistores de potência ou MOSFETs.

Características principais:

  • Funciona como oscilador astável (gerador de onda quadrada).

  • Alimentação: de 3V até 15V (ideal para baterias de 12V).

  • Saídas complementares (Q e /Q), que permitem chavear transistores de forma alternada.

  • Frequência ajustável com resistor e capacitor externos.

Como funciona o inversor com CI 4047?

O inversor caseiro utilizando o CI 4047 funciona da seguinte maneira:

  1. O CI gera uma onda quadrada em duas saídas alternadas.

  2. Essas saídas são conectadas a transistores de potência (ou MOSFETs), que funcionam como chaves eletrônicas.

  3. Os transistores comutam a corrente da bateria de 12V em um transformador.

  4. O transformador eleva a tensão para cerca de 110V ou 220V AC, dependendo da configuração.

Esse tipo de inversor produz uma onda quadrada (ou onda senoidal modificada, dependendo do filtro), suficiente para alimentar lâmpadas, carregadores e pequenos eletrodomésticos.

Materiais necessários

Para montar o projeto, você vai precisar dos seguintes componentes:

  • 1 CI 4047

  • 2 transistores de potência (TIP41, BD139, MOSFET IRF540 ou equivalentes)

  • 1 transformador (12V para 110V ou 220V, dependendo da rede local)

  • Resistores e capacitores para ajuste da frequência (ex: 100kΩ e 100nF)

  • Bateria 12V (pode ser de carro ou estacionária)

  • Protoboard ou placa de circuito impresso (PCI)

  • Fios e solda

Passo a passo: Como montar o inversor caseiro

1. Montagem do oscilador

  • Conecte o CI 4047 na protoboard.

  • Defina a frequência usando um resistor e um capacitor (a frequência deve ser em torno de 50Hz ou 60Hz, dependendo do padrão da sua região).

  • Configure o CI no modo astável, de forma que ele gere duas ondas quadradas alternadas.

2. Conexão das saídas

  • Use as saídas Q e /Q do CI para alimentar os transistores de potência.

  • Os transistores vão funcionar como chaves, alternando a corrente da bateria entre os enrolamentos do transformador.

3. Ligação do transformador

  • Conecte os transistores ao primário do transformador (lado de 12V).

  • O secundário do transformador será a saída de alta tensão (110V ou 220V AC).

4. Testes iniciais

  • Alimente o circuito com uma bateria de 12V.

  • Meça a saída do transformador com um multímetro.

  • Se tudo estiver correto, você já terá tensão AC disponível na saída.

Segurança em primeiro lugar

Montar um inversor é um projeto interessante e educativo, mas é importante lembrar que você estará lidando com alta tensão.
Algumas dicas:

  • Nunca toque nos fios do secundário do transformador enquanto o circuito estiver ligado.

  • Utilize uma caixa plástica isolante para proteger o circuito.

  • Comece testando com cargas pequenas, como lâmpadas incandescentes de baixa potência.

  • Evite ligar eletrodomésticos sensíveis, pois a onda quadrada pode danificar aparelhos eletrônicos.

Melhorias possíveis

O inversor básico com CI 4047 pode ser melhorado de diversas formas:

  • Filtro LC: para suavizar a onda quadrada e aproximá-la de uma senoidal.

  • MOSFETs de maior potência: para suportar mais carga.

  • Sistema de proteção: com fusíveis ou disjuntores para evitar sobrecarga.

  • Controle automático: inclusão de circuito para desligar em caso de baixa tensão da bateria.

Aplicações práticas

Um inversor caseiro pode ser útil em várias situações:

  • Alimentar lâmpadas em acampamentos.

  • Usar como fonte emergencial em quedas de energia.

  • Carregar celulares, notebooks e outros dispositivos simples (desde que haja filtro adequado).

  • Experimentos em laboratório de eletrônica.

Conclusão

Construir um inversor caseiro com CI 4047 é uma ótima forma de aprender sobre eletrônica aplicada e ainda ter uma ferramenta prática para situações do dia a dia. Apesar de ser um projeto simples, é essencial tomar todos os cuidados com a alta tensão e não utilizá-lo em equipamentos muito sensíveis.

Com alguns componentes acessíveis e seguindo o passo a passo acima, você pode montar o seu próprio inversor e entender, na prática, como funciona a conversão de energia de corrente contínua para alternada.
